人员定位系统由主机、传输接口、分站（读卡器）、识别卡、传输线缆等设备及管理软件组成的系统，具有对携卡人员出/入井时刻、重点区域出/入时刻、工作时间、井下和重点区域人员数量、井下人员活动路线等信息进行监测、显示、打印、储存、查询、报警、管理等功能。zmjt058

人员定位系统工作原理

人员定位系统是集计算机技术、无线传感网络技术、现场总线技术等多学科技术综合应用为一体的高科技产品。该系统采用基于ZigBee的无线传感器网络技术实现井下人员的精确定位。ZigBee技术是一种新兴的无线网络技术，它具有近距离、低复杂度、低功耗、低数据速率、低成本等优点，是一种介于无线标记技术和蓝牙技术之间的技术提案，它依据802.15.4标准，在数千个微小的传感器之间相互协调实现通信。这些传感器以接力的方式通过无线电波将数据从一个 传感器传到另一个传感器，所以采用ZigBee技术开发的井下人员定位系统具有安装方便、组网灵活、通讯效率高等特点。

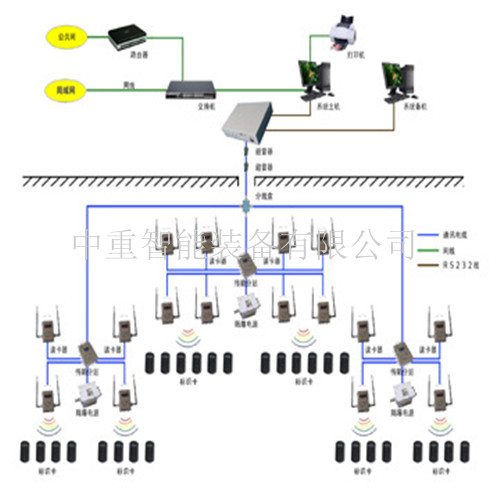

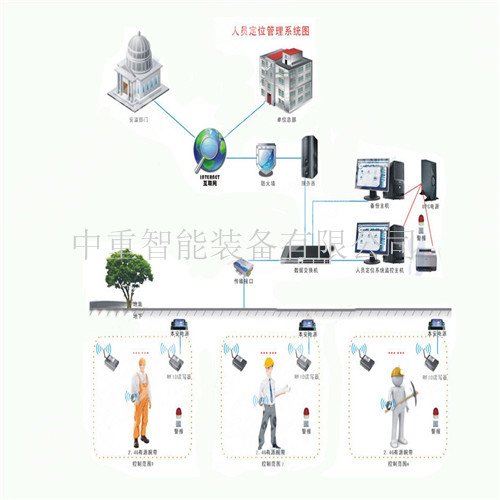

人员定位系统构成

中心站软件；

环网平台系统；

大屏幕显示系统；

井口读卡装置；

图像考勤系统；

触摸查询系统；

人员定位分站；

腰带式识别卡；

灯绳式识别卡；

电源箱。

人员定位系统功能特点

组网方案灵活，即可实现CAN总线通讯，又可接入光纤以太环网；

人体生命特征信号探测功能，可探测人体、环境温度；

井口验卡唯一性功能；

系统容量大，最多可以挂接254个CAN分站，每个分站可以组成一个无线网络，识别卡容量可达6万以上；

远距离识别，识别卡无需靠近基站，识别距离10～100 m可调；

抗冲突能力强，200人以5m/s速度同时通过，无漏读；

双向通讯功能，便于井上与井下人员及时沟通，上报位置信息、温度、电压等；

采用先进的无线射频芯片，芯片具有集成度高、外围器件少、传输距离远、抗干扰能力强、可靠性高；

超低功耗无线标签采用定时休眠工作方式，休眠时间可以通过上层软件灵活的设置，减少标签能源消耗，确保双向通讯条件下电池的工作时间长达1年以上；

标签体积小、便于携带。如腰戴式、灯绳式卡，用户可以根据需要自由选配；

可靠性高，系统中各个设备都有存储通信数据的能力，在系统出现故障时可以有效避免数据的丢失，并且在通信过程中采用特殊的手段来提高系统自身的纠错能力，从而大大提高了数据传输的可靠性。同时大的网络容量保证了网络强大的数据采集能力，使得在个别节点出现故障时整个网络仍然可以继续工作。
