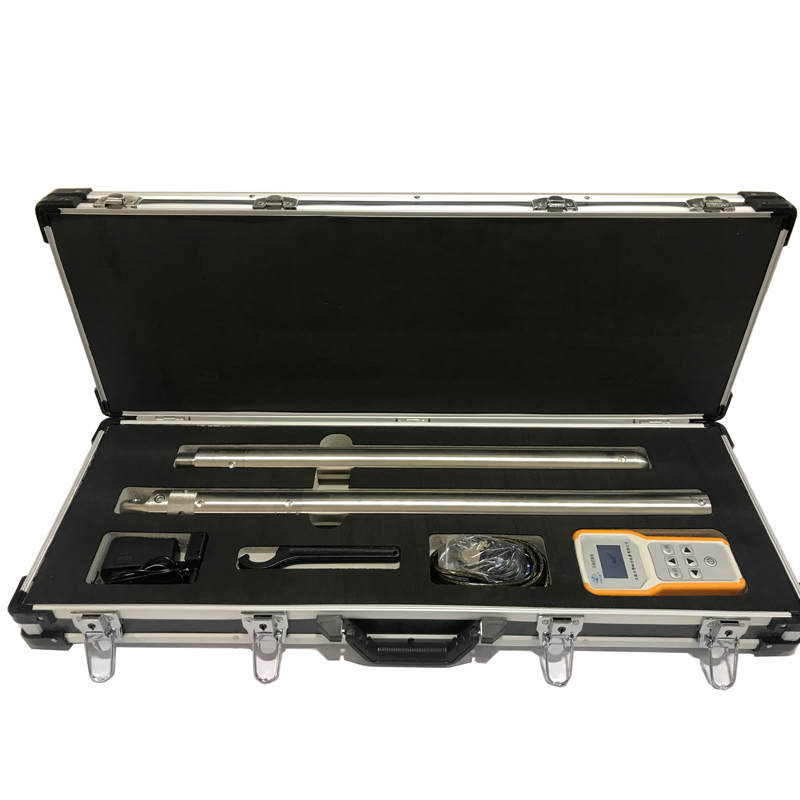

KXP-2X 无线数字罗盘测斜仪由两部分组成：探棒和一个无线控制仪，两个设备间通过无线 方式进行通讯，无需使用线缆。探棒用来测量和采集钻孔的孔斜和方位数据，无线控制仪用 来设置测量参数及查阅测量结果。通过无线控制仪完成测井时间的设置后，探棒根据预设的 时间自动采集并保存数据，待测井完成后通过无线控制仪读取探棒内部的数据，即可在显示 屏上直接读取测量结果。

KXP-2X 无线数字罗盘测斜仪的探棒分为上、下两部分。上仪器内部采用高集成度电子化设 计，测量系统中集成了三轴磁传感器、两轴加速度传感器和高性能微处理器。下仪器主要起 加长配重的作用。探棒的顶端是用来系钢丝绳的提引头，提引头下方有一个以“010”开头 的 6 位钢印编号，即仪器的编号。旋开提引头，其内部是探棒的控制端，由开关、充电接口 和通讯接口组成。开关上有指示灯，按下开关后指示灯亮，表示仪器处于通电工作状态，再 次按下开关灯灭，仪器处于断电状态。

主要技术参数：

1.顶角测量范围 0° - 80°（分辨率 0.1°） 精 度 ±0.5° (0° - 50°)  ±1.0° (50° - 80°)

2.方位角测量范围 0° - 360°（分辨率 1°） 精 度 ±4°(@顶角大于 4°)

3.承 受 液 压 不小于 20MPa

4.探 棒 外 形 Ø40mm×1200mm 探 棒 重 量 约 6Kg

5.工 作 温 度 -10°C - 60°C

6.探 棒 电 压 内置 7.4V 可充电锂电池 续 航 时 间 满电可使用约 20 小时

7.无线控制仪供电 4 节 7 号干电池 (AAA Size)

8.测 井 深 度 2000 米

9.储 存 点 数 一次测量可储存 99 组顶角/方位数据
