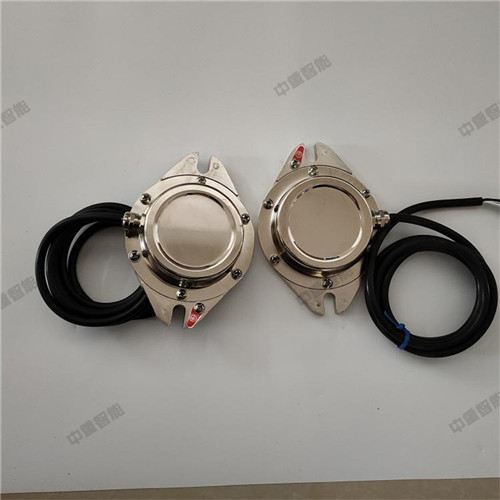

磁性接近开关

磁性接近开关用于检测固定在被测物体上的永磁体，感知位置接近情况。当被测永磁体或物体接近到开启要求距离（可定），输出开关信号或者指示灯亮，由于采用非接触式检测，具有高速、长寿，高可靠性；在潮湿腐蚀性环境中，或有可燃（爆）气体中，都能稳定工作的特征.

本磁性开关是利用位移传感器对接近物体的敏感性从而达到控制开关通或断的目的接近开关。采用磁感应原理,从根本上解决了来自任何电场干扰造成的影响

该系列开关动作距离大,抗干扰性强,密封性能好,磁力稳定可靠,工作特性为半球形,具有安装方便,使用寿命长,能在温度大,温度高及其它恶劣环境下工作等特点。

它们被广泛应用于轧钢,炼焦,造船,矿山及起重,运输等方面作位置控制开关,或取代原有的滑道接触器机械限位开关等,是替代国外进口的国产化产品,是实现控制信号无接触传输的理想部件。

技术参数：

1、技术指标

(1)接近开关的输出信号：接点导通时电压降应不大于0.5V(灌入电流1A)；接点断开时，输出电阻应不小于100KΩ(施加电压直流12V为例)；

(2)接点形式：常开+常闭；【记忆式】

(3)动作点距离：不小于120mm；（120-150）

(4)磁钢尺寸：290mm×77mm×48mm；

(5)磁钢磁感应强度：1900GS～3500GS；

(6)触点容量：12V、24V、36V、110V、127V、220V/1A  (阻性负载)

2、使用环境条件

a) 周围环境温度:-25～+70℃；

b) 海拔不超过2000米；

c) 周围环境温度为25℃时，相对湿度95±5%；

d) 煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合及强磁场的工作环境。

产品说明：

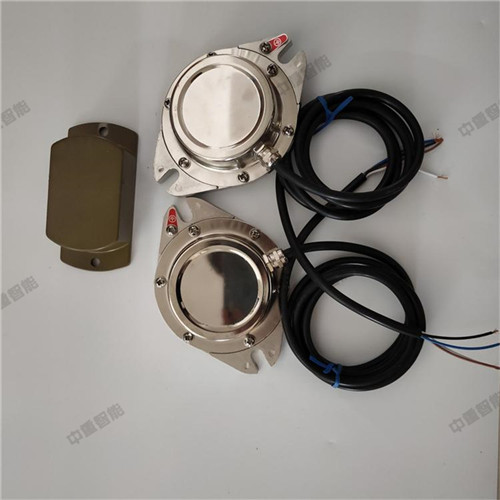

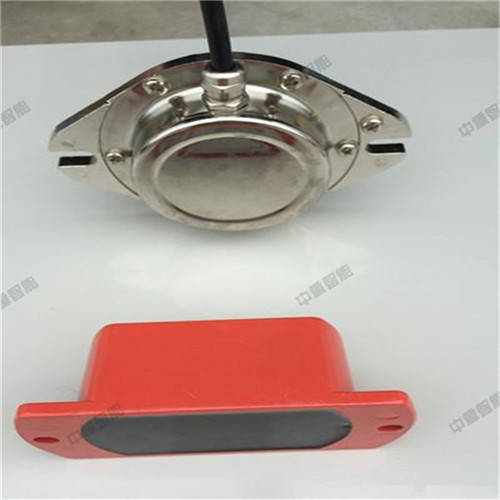

1、构成防爆磁接近开关是由磁体和开关触头两个部分构成。磁体分为电磁体和永磁体两种，根据控制的需要进行选择。开关触头又分为常开接点，常闭接点及转控接点三种形式，也是根据实际需要进行选择。磁体和触头要装在同一个轴线上，且二者间的距离在工作距离之内。在开关触头的周围，不能有强磁场，以免造成影响。电磁体需要用直流电24V供电，开关触头的两根引线要串接电源和负载，且不可只接电源而造成短接烧毁触点。接线应尽量短，尽可能远离其它配线
2、功能非记忆型磁接近开关，为非接触的，具有通，断或转换功能，以便实现对位，限位和各种控制目的。

如何测定磁性接近开关的技术指标呢？

　　1 动作距离的测定：动作片正面靠近接近开关的感应面时,使得接近开关动作的距离是接近开关的较大动作距离,这个数据应该在产品的参数范围内。

　　2 释放距离的测定：动作片正面离开接近开关的感应面时,开关从动作变成了释放时,动作片离开感应面的较大距离是释放距离。同样这个数据也应该在产品的参数范围内。

　　3 回差H的测定：较大动作距离和释放距离之差的值。 数据应在产品的参数范围内

　　4 动作频率测定：利用调速电机来带动胶木圆盘,记得在圆盘上固定若干钢片,之后调整动作片间和开关感应面之间的距离,尽量在开关动作距离的80%左右。准备好后,开始转动圆盘,让动作片靠近接近开关,这时启动电机,慢慢的提高转速,在转速与动作片的乘积与频率计数相等的条件下,之后直接在频率计读出开关的动作频率。
